Primo-Leitungsträger wird aus Trockenbauwand ausgeschnitten, rausgezogen und Dose installiert

PRAKTSICHER HELFER

FÜR TROCKENBAUER UND ELEKTRIKER

SUCHBOHRUNGEN WAREN GESTERN

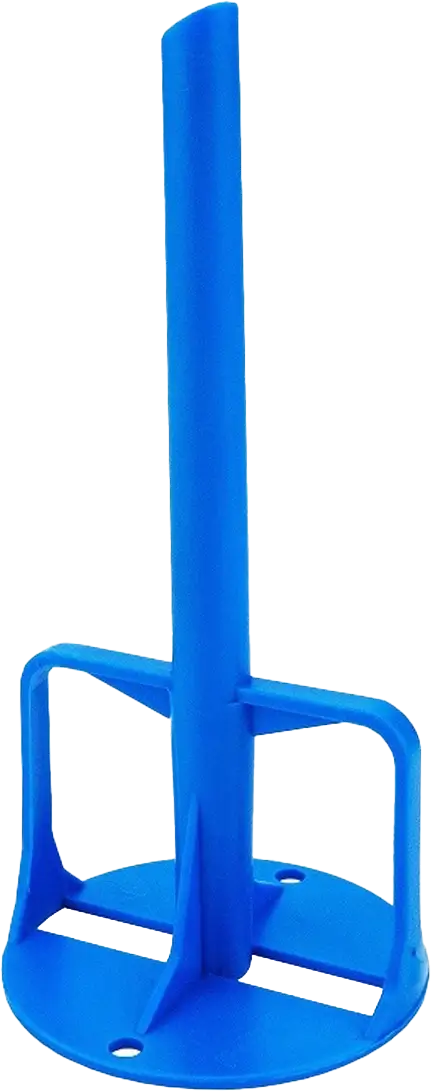

DER PRIMO LEITUNGSTRÄGER

Zeitaufwendige, teure und äußerst unbeliebte Suchbohrungen gehören der Vergangenheit an! Der Primo Leitungsträger wird auf der ersten Gipskartonwand aufgeklebt und markiert die zu installierende Dose. Der angeschrägte Dorn durchsticht die Dämmung sowie die zweite Wand. So wird die Platzierung der Dose eindeutig sichtbar. Überzeugen Sie sich selbst!

IN AKTION!

Der clevere Helfer im Trockenbau

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Der Leitungsträger hilft dem Elektriker dabei, alle Leitungen mit nur einem Griff zu finden.

  • 135 mm Länge
  • 60 mm Durchmesser der Montagefläche
  • 6 mm Innendurchmesser im Dorn: Ideal als Zentrierbohrloch zum Ausbohren der Dose

Dank der Klebescheibe ist der „Pömpel“ sekundenschnell montiert. Außerdem entfällt die zweite Messung auf der fertigen Wand ebenso wie die lästige Suchbohrung. Das sorgt für eine enorme Zeit- und Kostenersparnis. Bei Mehrfachbohrungen empfehlen wir die Verwendung einer Bohrschablone für eine noch effizientere Installation.

Weitere Informationen können Sie dem Datenblatt entnehmen:

EINFACHE MONTAGE

IN WENIGEN SCHRITTEN

Primo Leitungsträger mit Klebescheibe vor Trockenbauwand

Klebescheibe auf Leitungsträger anbringen und Schutzfolie abziehen.

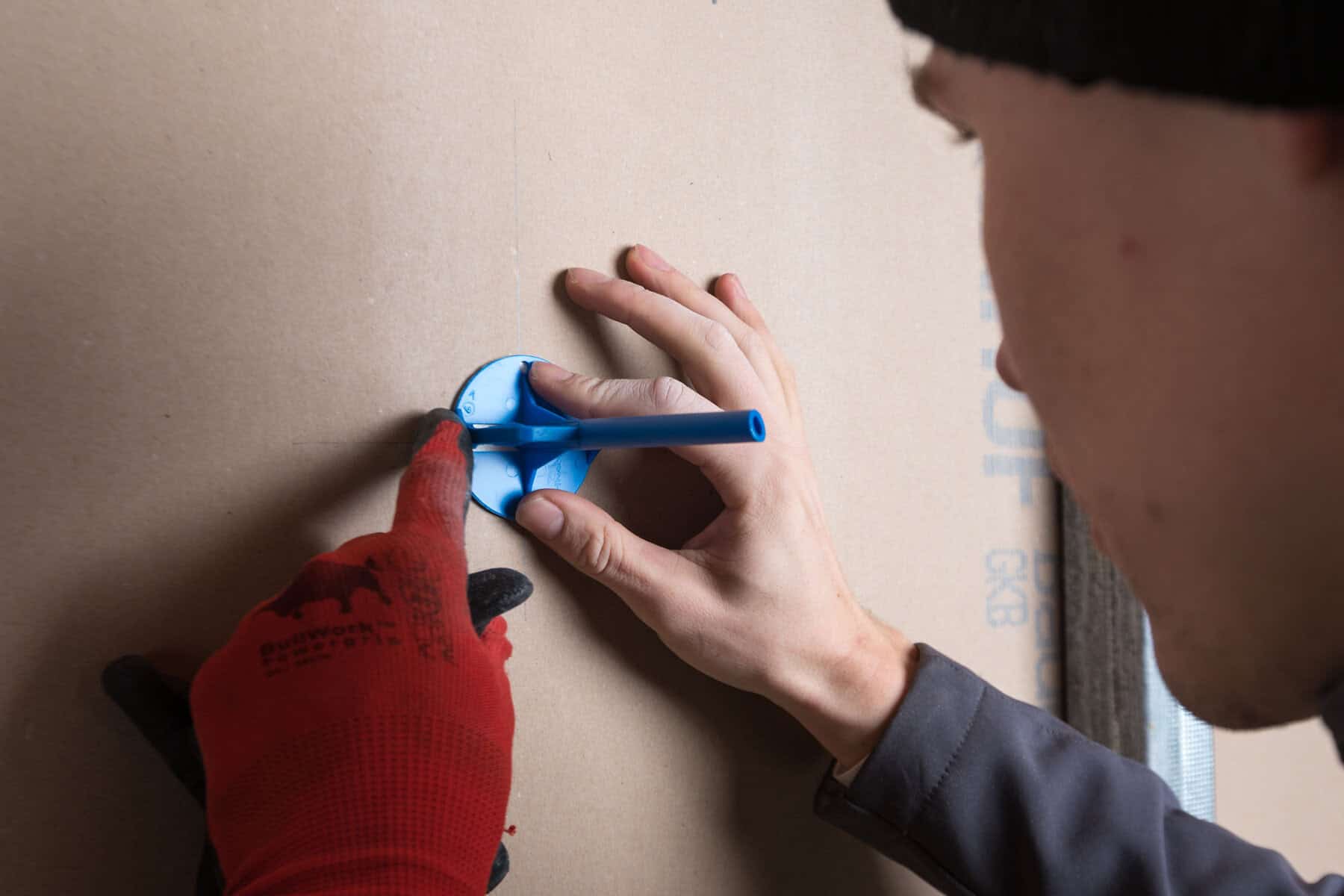

Primo Leitungsträger mit durchgeführtem Kabel auf Trockenbauwand

Leitungsträger auf gewünschter Position, wo später die Dose angebracht wird, auf Trockenbauwand befestigen. Anschließend Leitungen oder Rohre durch den Bügel führen.

Dorn des Primo Leitungsträgers ragt durch zweite Trockenbauwand

Angeschrägten Dorn durch zweite Gipskartonplatte drücken, ggf. vorher mit Hammer ein kleines Loch einschlagen. Dorn dient später als Zentrierung für den Dosenfräser.

Zange kürzt Primo Leitungsträger bündig zu zweiter Trockenbauwand

Leitungsträger mit Zange bündig zur Wand abzwicken.

Dosenfräser bohrt Loch in Trockenbauwand

Dosenfräser im Zentrierbohrloch ansetzen und Loch ausfräsen. Dafür eignet sich der Primo Bohr-Fixx.

Primo Leitungsträger mit Kabel vor Bohrloch

Leitungsträger mit befestigten Kabeln oder Rohr aus der Öffnung ziehen.

Hohlwanddose mit Kabel in Trockenbauwand eingebaut

Hohlwanddose montieren, Einbaugerät oder Steckdose installieren.

Primo Leitungsträger an der Decke mit durchgeführtem Kabel

Weitere Option: In der Deckenmontage Leitungsträger einfach aufkleben und Kabel durchführen. Fertig!

ZUBEHÖR FÜR

DEN LEITUNGSTRÄGER

WEITERE LÖSUNGEN FÜR

DIE HOHLWANDINSTALLATION

Frequently asked questions

FAQ

Was sagt der Putzer zu den Deckeln für das Thermodosensystem?

Wir hoffen er sagt: WILL ICH! Laut VOB/C sind gemäß DIN 18299 die Gewerke zu schützen. Dies bedeutet, dass der Putzer dafür sorgen muss, dass die gesetzten UP-Dosen sauber bleiben. Mit beiden Deckeln des Thermodosensystems wird das im Handumdrehen möglich. Die optimale Putzdicke von 10 mm wird immer erreicht.

Die Dose wird schnell gefunden, Wandschäden, die entstehen, wenn der Elektriker nach der Dose suchen muss, entfallen.

Putzer und Elektroinstallateur werden Freunde.

Warum entfällt das Bohren beim Geräteträger?

Die Montagefläche des Primo Geräteträgers wurde mit diversen Öffnungen konstruiert. Somit können Leuchten und weitere Geräte mit Schrauben bis 4 mm Durchmesser am Geräteträger ohne Bohren und Dübel-Setzen zeit- und kostensparend montiert werden.

Wie öffne ich den Geräteträger?

Der Geräteträger wird durch die Putzfedern auch nach dem Verputzen leicht gefunden. Wir haben eine Sollbruchstelle vorgesehen, sodass der Deckel vorsichtig mit dem Hammer geöffnet werden kann. Alternativ kann der Deckel auch mit einer 35er Lochsäge geöffnet werden.

Geräteträger braucht doch kein Mensch, oder?

Mit dem „eingegipsten Dübel“ von Primo hat der Bohrer erstmal Pause. Denn der Elektroinstallateur von heute schraubt die Montageplatte der Leuchten direkt am Geräteträger fest – ganz ohne Bohren und Dübel setzen!

Natürlich nicht zu vergessen: durch die sorgfältige Konstruktion der Thermodosen werden alle Kabel und Rohre im hinteren Teil der Dose eingeführt. Bei der Montage von Leuchten werden Kabel oder Rohre also garantiert nicht beschädigt.

Schützt der Geräteträger das Doseninnere vor Putz?

Ja, auf jeden Fall! Durch die Putzfedern wird die Dose aber dennoch schnell und ohne Wandbeschädigungen gefunden. Der Geräteträger eignet sich für 35 mm Öffnungen.

Für Standardöffnungen von 60 mm empfehlen wir den Universalputzdeckel für das Primo Thermodosensystem. Der praktische Helfer wird auf die Dose gesetzt und nach dem Putzen einfach eingedrückt, oder mit einer 68 mm Lochsäge entfernt.
Das Ergebnis? Saubere Putzkante. Putzschäden waren gestern!

Ich habe eine UP-Dose mit 60er Öffnung gesetzt. Die ist für den Leuchtensockel zu groß. Was kann ich machen?

Der Kunde möchte plötzlich Lampen mit extra schmalem Leuchtensockel? Kein Problem mit dem Primo Geräteträger. Der Deckel wird auf der eingesetzten Unterputzdose mit zwei Schrauben festgeschraubt, die Wand verputzt und der schmale Leuchtensockel direkt auf der Montagefläche des Geräteträgers befestigt.
